Reti Trasmissione Dati
(progettazione e cablaggio)

Cablaggio strutturato

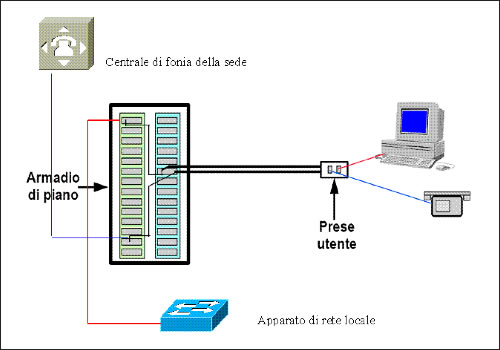

Cos’è il cablaggio strutturato Il cablaggio strutturato di un edificio è l’impianto che permette il collegamento dei computer in rete locale e dei telefoni alla centrale telefonica dell’edificio stesso. L’utente collega il computer e/o il telefono e i fax mediante le apposite prese, di solito a muro.

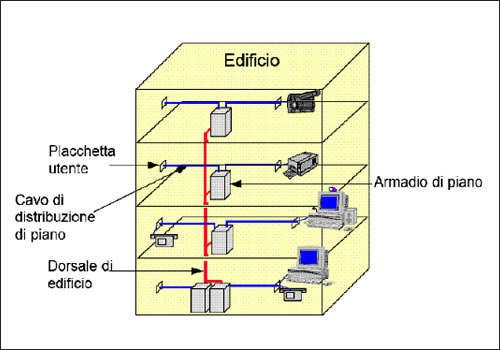

L’apparato di rete implementa, tra l’altro, il protocollo di rete Ethernet e l’insieme dei diversi apparati realizza la rete locale dell’edificio (LAN o Local Area Network). In un edificio il cablaggio raggiunge tutti i locali e si sviluppa sia in verticale che in orizzontale. La parte verticale, detta dorsale, realizzata mediante cavi in fibra ottica per la parte dati e cavi multicoppia in rame per la parte telefonica, collega tra loro tutti gli armadi di piano, che a loro volta raccolgono tutti i cavi in rame che realizzano la distribuzione orizzontale e terminano con le prese di utente (placchette).





Lo standard prevede una presa d’utente costituita da due connettori RJ45 (una per i dati e l’altra per il collegamento telefonico). L’Ateneo ha da tempo definito la postazione di lavoro costituita da tre connettori. Visto che il connettore utilizzato è normalmente unico (RJ45) è comunque indifferente collegare alle prese d’utente apparecchi telefonici (telefono, fax) o computer. E’ solo lato armadio che avviene la corretta erogazione del servizio. Le prese d’utente sono di norma etichettate in modo permanente e visibile così da identificare univocamente la presa stessa e il relativo armadio di riferimento. In conclusione, le componenti di una rete sono: le componenti passive del cablaggio (cavi in rame, cavi in fibra ottica, armadi, pannelli di raccordo, etc.) che realizzano il collegamento fisico, gli apparati attivi di rete (hub, switch) che servono per rendere attive le prese del cablaggio, gli apparati di internetworking (router) necessari per interconnetere tra loro le reti.
